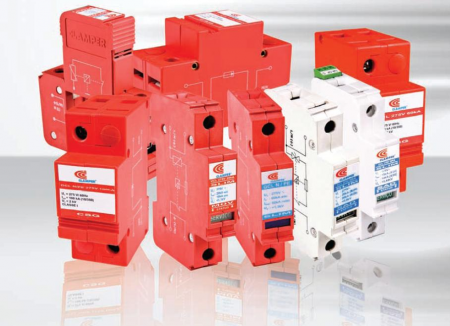

DPS PARA RED DE ENERGÍA

DPS CLASE I

SCL 60 kA Clase I

El SCL es un DPS monopolar, Clase I, del tipo conmutador de tensión, compuesto por Spark Gap, con capacidad de dreno de corrientes parciales de descargas atmosféricas hasta 60 kA en forma de onda 10/350 μs.
Con elevada capacidad de interrupción de corriente subsecuente de corto circuito, puede ser instalado en el punto de entrada de energía de edificaciones (casas, edificios, industrias, etc.)
Dependiendo de su necesidad, puede ser instaladoen circuitos trifásicos de 208V ó 440V.


GCL 50 kA Clase I

El GCL es un DPS monopolar, Clase I, del tipo conmutador de tensión, compuesto por descargador, con capacidad de dreno de corrientes parciales de descargas atmosféricas hasta 50 kA (10/350 μs). Es utilizado para protección del neutro de sistema de energía.
Provee de forma eficaz la conexión equipotencial entre el neutro y la Barra de Tierra (ó Barra de Equipotencialización Principal (BEP)) en sistemas que utilizan Neuto aislado de Tierra.

VCL Slim 12,5/60 kA Clase I y II

El VCL Slim es un DPS monopolar, Clase I / II e Clase II, del tipo limitador de tensión, compuesto por Varistor de Óxido de Zinc (MOV), con capacidad de dreno de corriente de sobretensión hasta 12,5 kA (10/350 μs) y 90 kA (8/20 μs).

Posee desconector interno que desconecta el DPS de la red caso este sea sometido a disturbios superiores a su capacidad y señalización del status de operación a través de indicador visual colorido. Puede solicitarse con bornes para monitoreo remoto.

Es utilizado en la protección de aparatos electroeletronicos, contra sobretensiones de origen atmosférica transmitidas por la línea externa de energia y/o maniobras de la red.

DPS CLASE II

VCL Slim 45, 60, 90 kA, Clase II

El VCL Slim es un DPS monopolar, Clase II, del tipo limitador de tensión, compuesto por Varistor de Óxido de Zinc (MOV), con capacidad de dreno de corriente de sobretensión hasta  90 kA (8/20 μs).
Según sus referencia, puede ser instalado en circuitos trifásicos de 208. ó 440V.

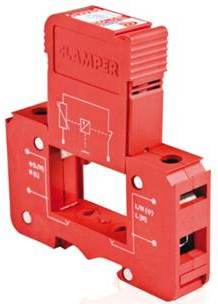

VCL Slim 20, 30, 45 kA, Tipo Plug, Clase II

El VCL Slim Tipo Plugl es un DPS monopolar, Clase II, de tipo limitador de tensión, compuesto por Varistor de Óxido de Zinc (MOV), con capacidad de dreno de corrientes de sobretensión de 20 kA a 45 kA en forma de onda 8/20 μs.
Permite al usuario realizar recambio del DPS, sin hacer desconexión física de conductores.

Puede instalarse en base monopolar o hasta 4 polos (dependiendo de la necesidad).

DCL Slim 20 kA, Clase II

El DCL Slim es un DPS monopolar, clase II, tipo limitador de tensión, compuesto por Diodo de Avalancha de Silicio (Silicon Avalanche Diode – SAD), con capacidad de dreno de corrientes de sobretensión hasta 20kA en forma de onda 8/20 µs. Posee des conector interno que el DPS de la red caso este sea sometido a disturbios superiores a su capacidad.
Entre las tecnologías disponibles, los Diodos de Avalancha de Silicio (Silicon Avalanche Diode – SAD) son los más eficientes: rápidos, precisos y resistentes.

Los SAD presentan tiempo de repuesta más rápido, del orden de picosegundos; comparado con otras tecnologías de control de sobretensiones es el de más baja tensión residual posible con alta precisión.

Por tratarse de un semiconductor otra gran ventaja es que los SAD no degradan con el uso. Esto quiere decir que los diodos tienen vida útil infinita para corrientes de sobretensión menores que la máxima soportable. Sofisticados, normalmente son utilizados como protección fina para equipos sensibles, o aún aplicados en conjunto con otras tecnologías.

Front Guard



DPS de gran capacidad energética para sitios de telecomunicaciones, CPD, hospitales y otros locales donde la ininterrupción del sistema a ser protegido es esencial. Híbridos o no, con tecnología MOV, SAD, GDT o CSG, están disponibles en modelos con diferentes configuraciones, tensiones nominales y capacidades de intensidad máxima de pico.
